Առանձնահատկություններ
- Չաստիճան լիսեռների համար
- Մեկ կնիք
- Հավասարակշռված
- Անկախ ռոտացիայի ուղղությունից
- Պտտվող մետաղական փչակ
Առավելությունները
- Ծայրահեղ ջերմաստիճանի միջակայքերի համար
- Դինամիկ բեռնված O-Ring չկա
- Ինքնամաքրման ազդեցություն
- Հնարավոր է տեղադրման կարճ երկարություն
- Պոմպային պտուտակ մատչելի բարձր մածուցիկ միջավայրի համար (կախված պտտման ուղղությունից)
Գործառնական միջակայք
Լիսեռ տրամագիծը:
d1 = 16 … 100 մմ (0,63 «… 4»)
Արտաքին ճնշման տակ.
p1 = … 25 բար (363 PSI)
Ներքին ճնշման տակ.
p1 <120 °C (248 °F) 10 բար (145 PSI)
p1 <220 °C (428 °F) 5 բար (72 PSI)
Ջերմաստիճանը՝ t = -40 °C … +220 °C
(-40 °F … 428) °F,
Անհրաժեշտ է նստատեղի անշարժ փական:
Սահող արագություն՝ vg = 20 մ/վ (66 ֆտ/վ)
Ծանոթագրություններ. Նախնական ճնշման, ջերմաստիճանի և սահելու արագության շրջանակը կախված է կնիքներից
Համակցված նյութ
Պտտվող դեմք
Սիլիցիումի կարբիդ (RBSIC)
Ածխածնի գրաֆիտի խեժը ներծծված է
Վոլֆրամի կարբիդ
Ստացիոնար նստատեղ
Սիլիցիումի կարբիդ (RBSIC)
Վոլֆրամի կարբիդ
Էլաստոմեր
Ֆտորածխածնային ռետինե (Viton)
Էթիլեն-Պրոպիլեն-Դիեն (EPDM)
PTFE Enwrap Viton
Փուչիկներ
խառնուրդ C-276
Չժանգոտվող պողպատ (SUS316)
AM350 չժանգոտվող պողպատ
Համաձուլվածք 20
Մասեր
Չժանգոտվող պողպատ (SUS304)
Չժանգոտվող պողպատ (SUS316)
Միջնորդներ:Տաք ջուր, յուղ, հեղուկ ածխաջրածին, թթու, ալկալի, լուծիչներ, թղթի միջուկ և միջին և ցածր մածուցիկության այլ պարունակություն։
Առաջարկվող հավելվածներ
- Գործընթացային արդյունաբերություն
- Նավթի և գազի արդյունաբերություն
- Զտման տեխնոլոգիա
- Նավթաքիմիական արդյունաբերություն
- Քիմիական արդյունաբերություն
- Թեժ մեդիա
- Սառը լրատվամիջոցներ
- Բարձր մածուցիկ միջավայր
- Պոմպեր
- Հատուկ պտտվող սարքավորում
- Յուղ
- Թեթև ածխաջրածին
- Արոմատիկ ածխաջրածին
- Օրգանական լուծիչներ
- Շաբաթվա թթուներ
- Ամոնիակ

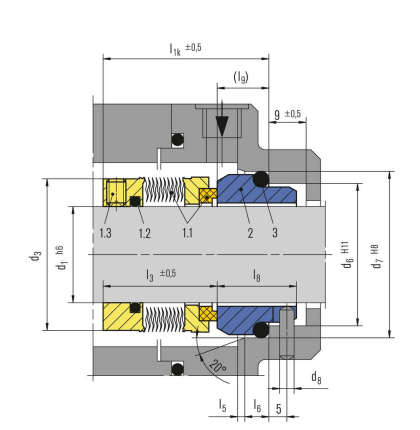

Կետ Մաս No. DIN 24250 Նկարագրություն
1.1 472/481 Կնիքի երեսը փչովի միավորով
1.2 412.1 O-Ring
1.3 904 Պտուտակ
2 475 նստատեղ (G9)
3 412.2 O-Ring

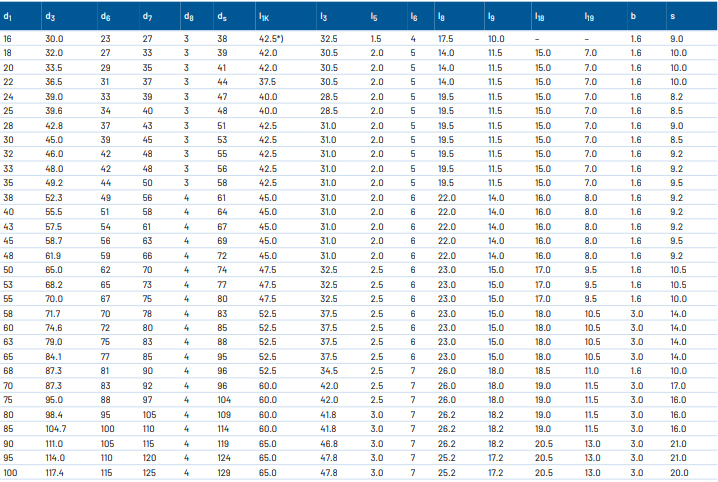

WMFL85N Չափերի տվյալների թերթիկ (մմ)
